Deskrizzjoni tal-Prodotti
Il-boltijiet U- huma qfieli f'forma ta' U ddisinjati biex iżommu fis-sod pajpijiet, tubi, kejbils jew strutturi tondi. Jintużaw ħafna f'applikazzjonijiet ta' kostruzzjoni, karozzi, plaming, marittimi u industrijali fejn huma meħtieġa kklampjar u appoġġ affidabbli.
Pereżempju, meta tinstalla pajp tal-ilma fuq ħajt jew tassigura pajp tal-egżost taħt trakk, bolt U- jista 'jikklampja sew il-pajp ma' parentesi u jipprevjeni moviment ikkawżat minn vibrazzjoni jew forzi esterni.
Informazzjoni Bażika dwar il-Prodott
- Isem tal-Prodott: U-boltijiet, U-boltijiet forma ta' U, U-morsijiet tal-pajpijiet f'forma, boltijiet tas-sarġ
- Standards: Disponibbli skont JB/ZQ 4321, GB/T 3287, jew apposta-magħmula skont speċifikazzjonijiet mhux-standard
- Gradi ta 'Qawwa Komuni: Grad 4.8 / Grad 8.8
- Materjali Komuni:
Azzar tal-Karbonju: Q235B, Q355B, 45# Azzar
Stainless Steel: SUS304 (A2-70), SUS316 (A4-70)
- Trattament tal-wiċċ:
Azzar tal-Karbonju: Galvanizzat (żingu blu-abjad / żingu kkulurit), iswed, galvanizzat bis-sħana-dip
Stainless Steel: Temm naturali, imnaddfin u passivat

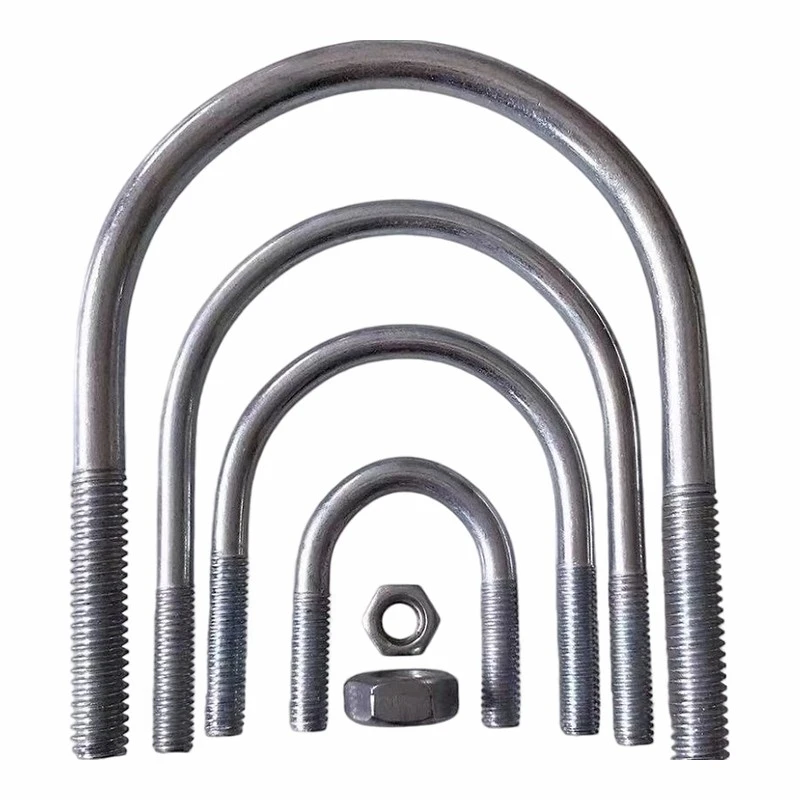

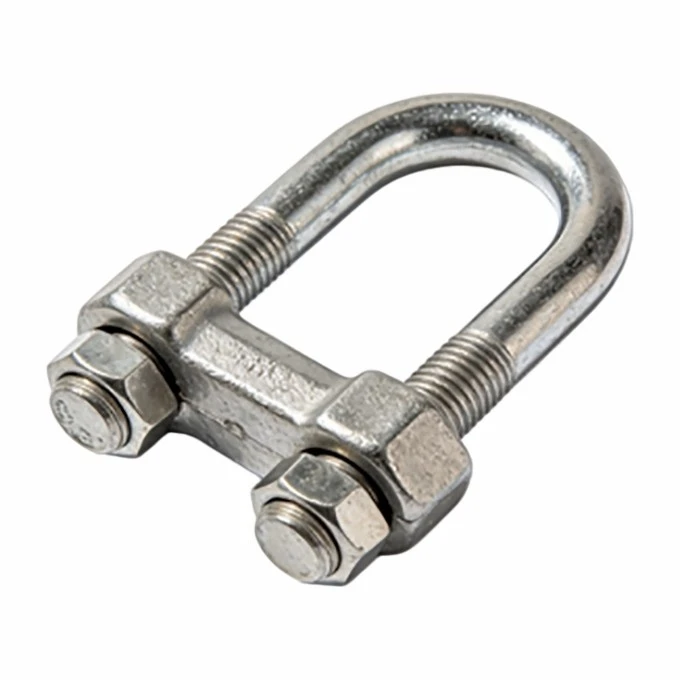

- Struttura: Bar tond mgħawweġ f'forma ta' U-, b'ħjut maħduma fiż-żewġt itruf; użat ma' ġewż, woxers ċatti, u woxers tar-rebbiegħa
Funzjonijiet ta' U-boltijiet
1. Qfil: U-boltijiet huma primarjament użati biex jassiguraw żewġ oġġetti jew aktar flimkien, u jipprevjenu moviment relattiv. Jintużaw prinċipalment biex jiżguraw żewġ oġġetti jew aktar flimkien, jipprevjenu moviment relattiv u jiżguraw l-istabbiltà u s-sigurtà tal-istruttura.
2. Kapaċità ta' ġarr ta' tagħbija-: Minħabba l-għamla unika tagħhom, il-boltijiet U- joffru żona ta 'kuntatt kbira u kapaċità ta' ġarr ta' tagħbija-għoli, li jagħmluhom adattati għall-użu taħt pressjoni għolja u tagħbijiet tqal.
3. Adattabilità Ambjentali: U-boltijiet jistgħu jiġu ddisinjati biex jissodisfaw ir-rekwiżiti ta 'ambjenti differenti; pereżempju, verżjonijiet tal-istainless steel huma adattati għal ambjenti korrużivi, filwaqt li verżjonijiet galvanizzati huma ideali għal proġetti ta 'barra.
Applikazzjonijiet Tipiċi
- Sistemi tal-pajpijiet:Pajpijiet tal-protezzjoni min-nar, pajpijiet tad-drenaġġ, u appoġġi u hangers fissi għall-pajpijiet tal-proċess kimiku
- Enerġija Rinnovabbli (PV):Tisħiħ tal-kolonni tal-immuntar PV u crossbeams, impjanti tal-enerġija solari
- Vetturi u Makkinarju:Chassis tat-trakkijiet, molol tal-weraq għat-trejlers, u makkinarju agrikolu
- Bini tal-Istruttura tal-Azzar:Travi tal-azzar tal-fabbrika, tie-ins tal-kolonna, rinforz tal-guardrail
- Toroq Muniċipali u Pontijiet:Pipelines tal-pont, arbli tat-toroq, qfil tal-barriera tat-traffiku
- Applikazzjonijiet reżistenti għall-korrużjoni-:316 mudell ta 'l-istainless steel rakkomandat għal żoni kostali u siti ta' impjanti kimiċi
Tabella tad-Daqs Komuni (Ssortjati skond id-Djametru tal-Pajp) (Unità: mm)
1) Dijametri tal-pajpijiet komuni u daqsijiet tal-bolt U-korrispondenti
|
Dijametru tal-pajp applikabbliDN |
Dijametru ta 'barra tal-pajp tond D |
Dijametru tal-kamind |
Wisa' ta' ġewwa tal-ftuħ f'forma ta' U- W |
Firxa tat-tul tal-ħajta |
|
DN15 |
21.3 |
M6 / M8 |
25 |
30–80 |
|
DN20 |
26.9 |
M6 / M8 |
30 |
30–80 |
|
DN25 |
33.7 |
M8 / M10 |
38 |
40–100 |
|
DN32 |
42.4 |
M8 / M10 |
48 |
40–100 |
|
DN40 |
48.3 |
M10 / M12 |
55 |
50–120 |
|
DN50 |
60.3 |
M10 / M12 |
68 |
50–120 |
|
DN65 |
76.1 |
M12 / M14 |
85 |
60–150 |
|
DN80 |
88.9 |
M12 / M14 |
100 |
60–150 |
|
DN100 |
114.3 |
M14 / M16 |
125 |
80–200 |
|
DN125 |
139.7 |
M16 / M18 |
150 |
100–200 |
|
DN150 |
165.0 |
M16 / M20 |
180 |
100–200 |
2) Serje ta 'dijametru tal-kamin komuni
M6, M8, M10, M12, M14, M16, M18, M20
Suġġerimenti għall-installazzjoni
- Agħżel U-boltijiet li jaqblu mad-dijametru tal-pajp; żgura li joqogħdu sewwa mal-ħajt tal-pajp mingħajr ebda vojt.
- Meta tissikka, applika pressjoni uniformi għaż-żewġ ġewż biex tevita deformazzjoni kkawżata minn issikkar irregolari fuq naħa waħda.
- M'għandekx iwweldja jew taqta 'partijiet galvanizzati ta' barra; jekk il-kisja protettiva tkun bil-ħsara, żebgħa mill-ġdid iż-żona.
- Għal tagħmir soġġett għall-vibrazzjoni, nirrakkomandaw li tinstalla woxers tar-rebbiegħa u tuża skorfini doppji.
FAQ
Il-boltijiet U-jistgħu jassiguraw it-tubi kwadri?
Iva. Aħna nappoġġjaw raġġi ta 'liwi tad-dwana u dimensjonijiet tal-ftuħ kemm għal tubi tondi kif ukoll kwadri.
Kif nagħżel bejn hot-dip galvanized u stainless steel?
Għal użu ġenerali fil-beraħ, agħżel hot-dip galvanizzat. Għal żoni kostali jew ambjenti b'korrużjoni aċiduża jew alkali, ipprijoritizza l-istainless steel 304/316.
Tista 'timmanifattura bbażata fuq tpinġijiet ipprovduti?
Iva. Sempliċement ipprovdi tpinġijiet CAD, u nistgħu nipproċedu bil-produzzjoni tal-moffa.
